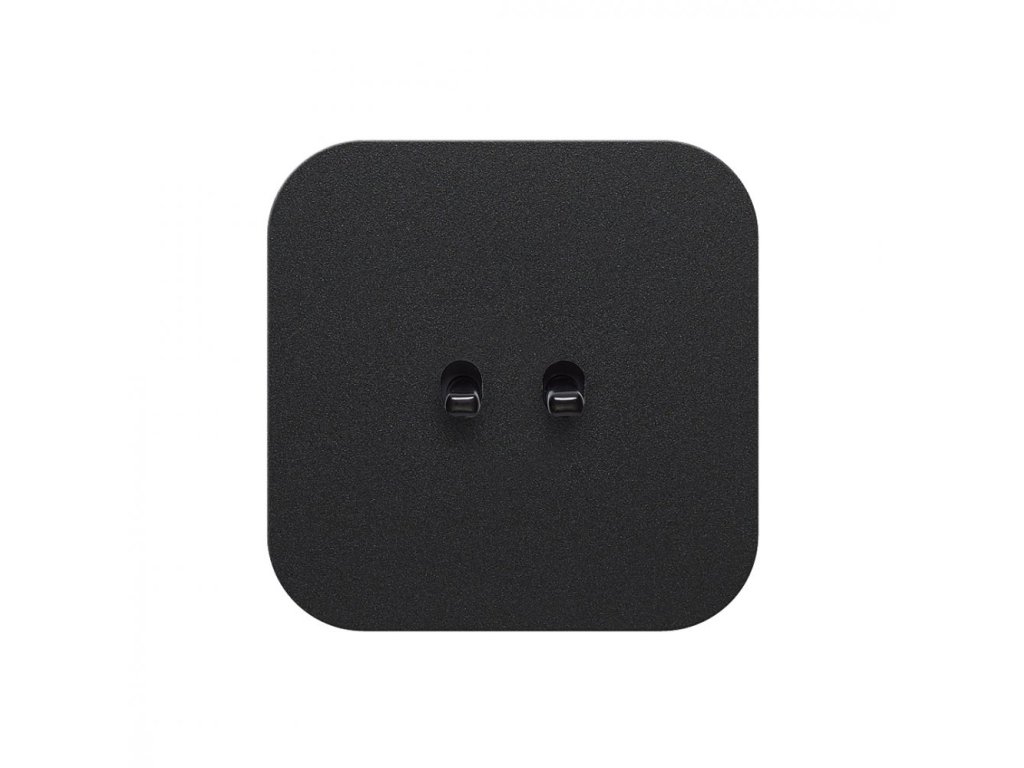

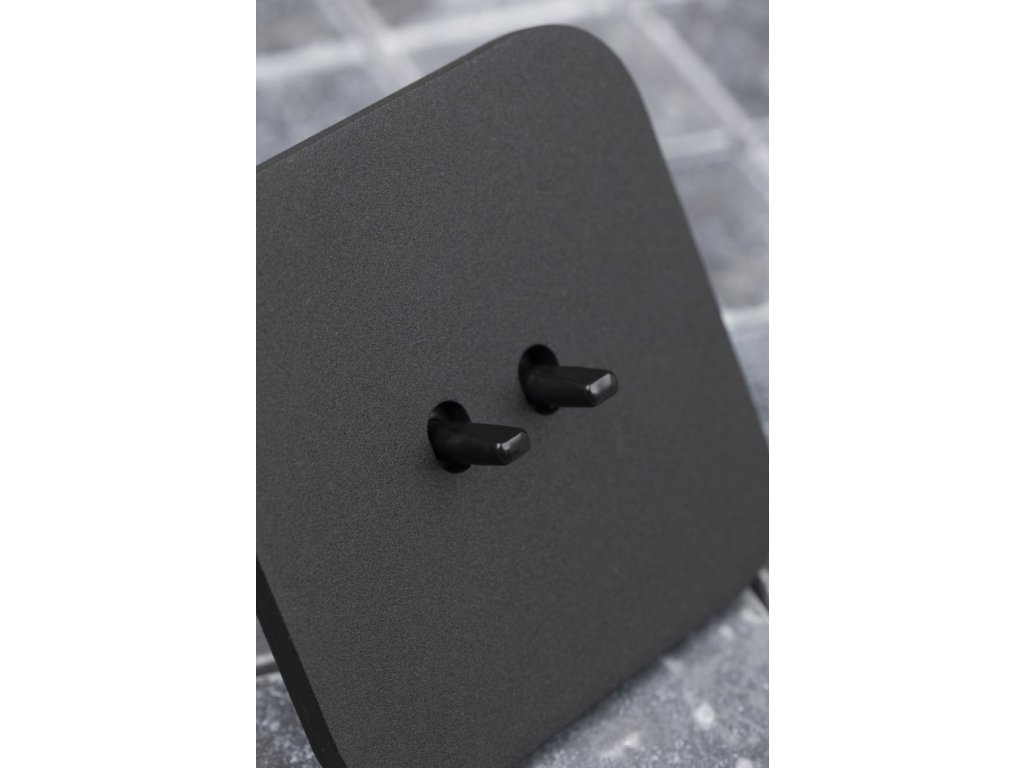

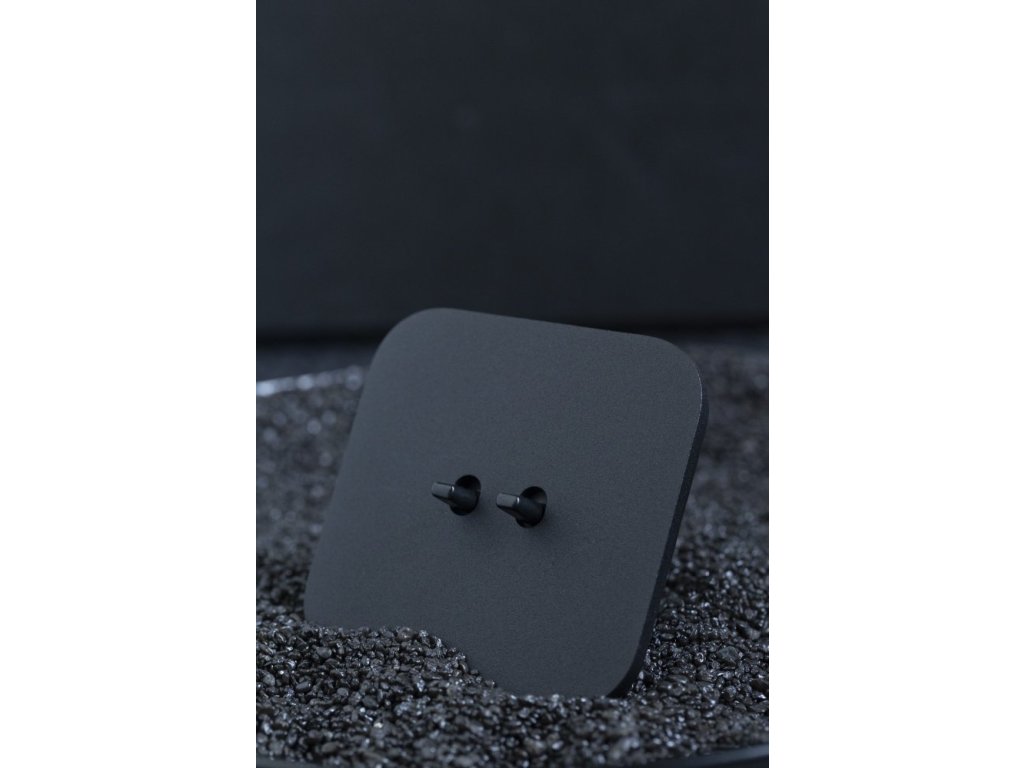

Hliníkový páčkový vypínač VECTIS Cube - černý

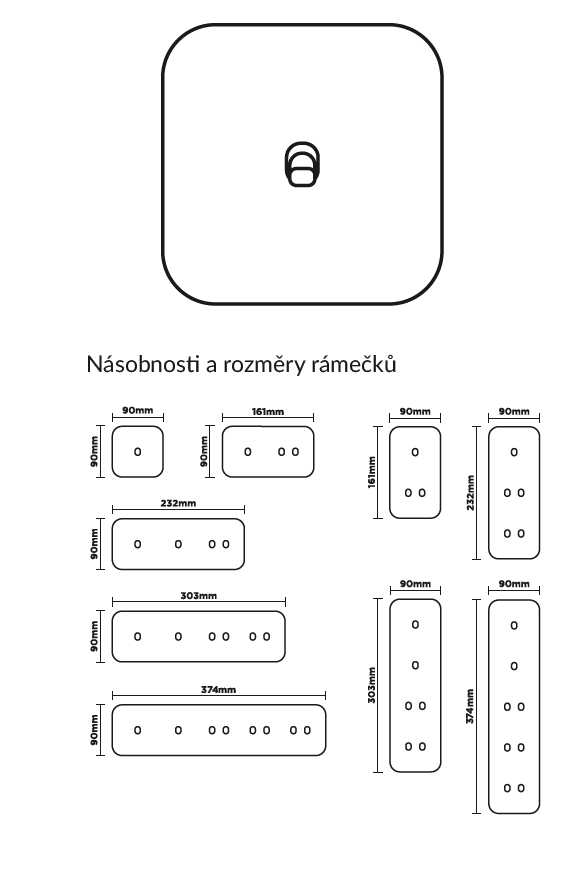

Rozměry vypínačů VECTIS

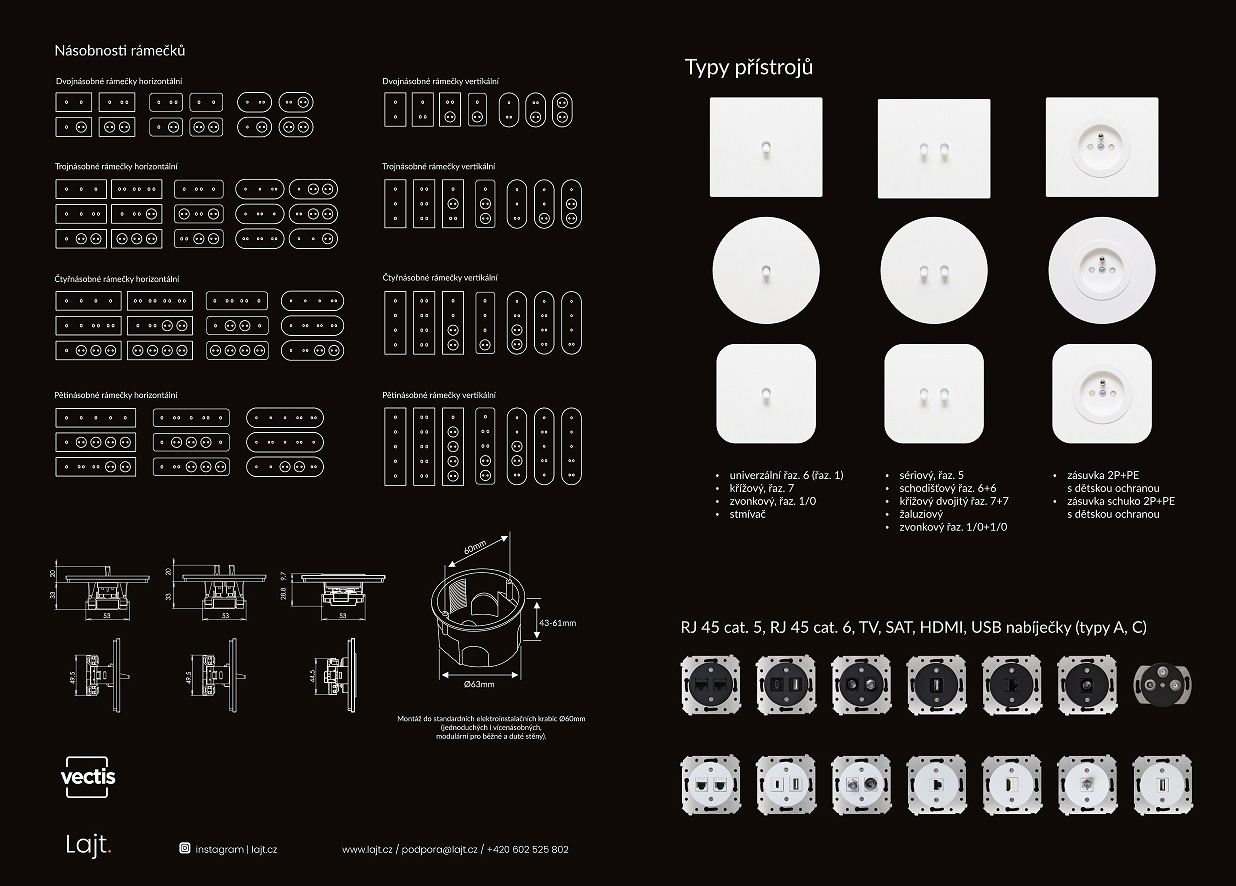

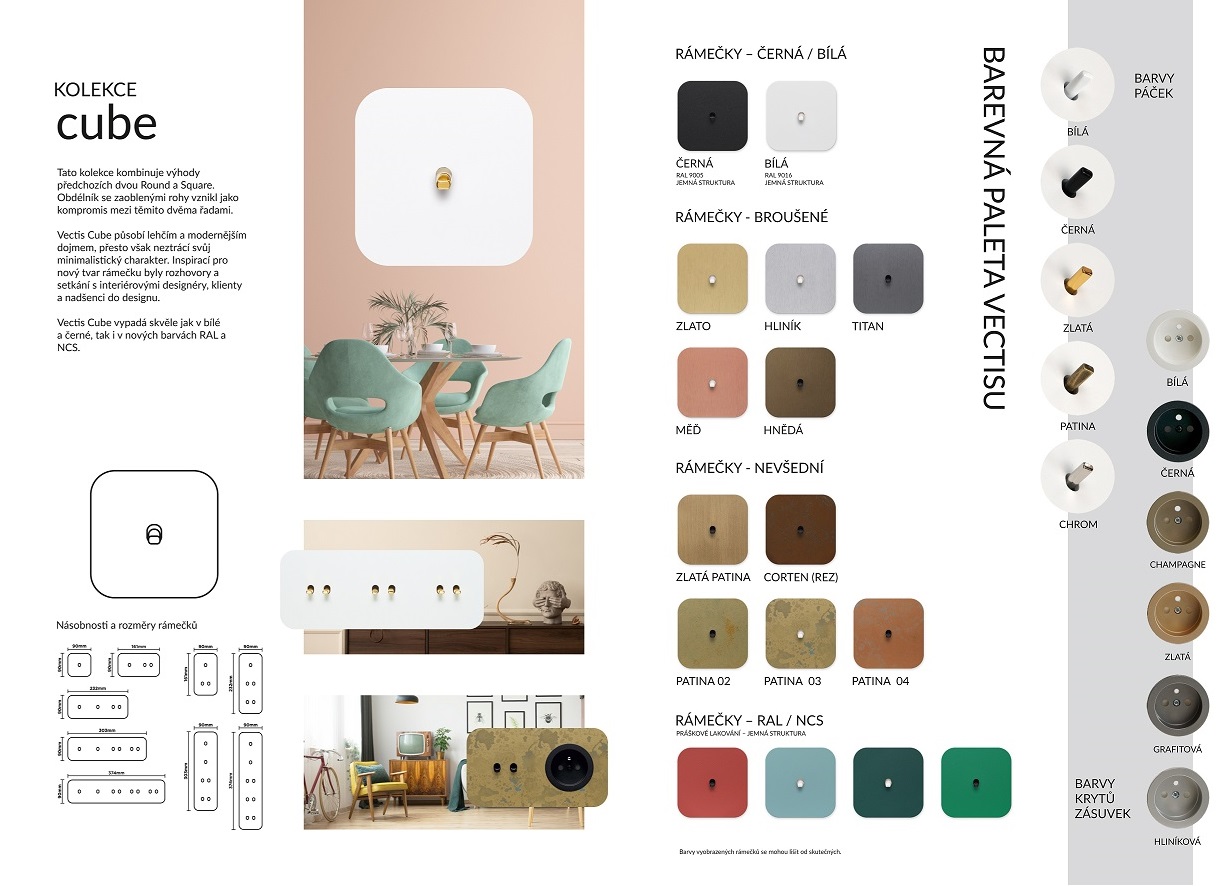

Varianty vypínačů VECTIS Cube

Jak vybrat správnou variantu VECTIS vypínače dle schéma zapojení vypínače?

Jednopólový vypínač, řazení č.1
- základní a nejběžnější vypínač
- používá se pro zapnutí nebo vypnutí jednoho svítidla z jednoho místa.
- jeden vypínač na jedno světlo

Lustrový vypínač, řazení č.5
- používá se pro zapnutí nebo vypnutí lustru při skupinovém zapojení žárovek z jednoho místa.
- jeden vypínač na více nezávislých světel (žárovek)
- například obývací pokoj, kanceláře atp.

Schodišťový vypínač, řazení č.6 (u Vectisu se zapojuje i pro řazení č.1)
- používá se pro zapnutí nebo vypnutí svítidla ze dvou míst (například chodby, schodiště atp.)
- dva vypínače na jedno světlo

Schodišťový vypínač, řazení 6+6
- pro nezávislé 2 obvody - používá se pro zapnutí nebo vypnutí svítidla ze dvou míst.
- jedná se o kombinaci dvou přepínačů č.6 tj. přepínač je schopen z jednoho místa ovládat dva různé obvody ovládané z více míst
- dva vypínače na více světel (žárovek)
- například chodby, kuchyně atp.

Křížový vypínač osvětlení, řazení č.7
- používá se pro zapnutí nebo vypnutí světla ze tří a více míst (při zapojení 2 krát přepínač č.6 a mezi nimi jsou přepínače č.7)
- například chodby atp.

Zvonkové tlačítko, řazení č.1/0
- používá se pro funkci domovního zvonku nebo sepnutí ventilátoru
- vypínač se vrací do původní polohy


Vypínač, řazení č. 1/0+1/0
- nejedná se o standardně používaný ovladač. Jeho použití je podobné jako u řazení č. 1/0, ale ovladač je schopen spínat dva nezávislé obvody
- např. žaluziový ovladač, dva zvonky pro dvě bytové jednotky atd.


Spínač řazení č.2
- nejedná se o standardní spínač. Jeho použití je hlavně tam, kde je potřeba bezpečně odpojit 1 fázový elektrický spotřebič
